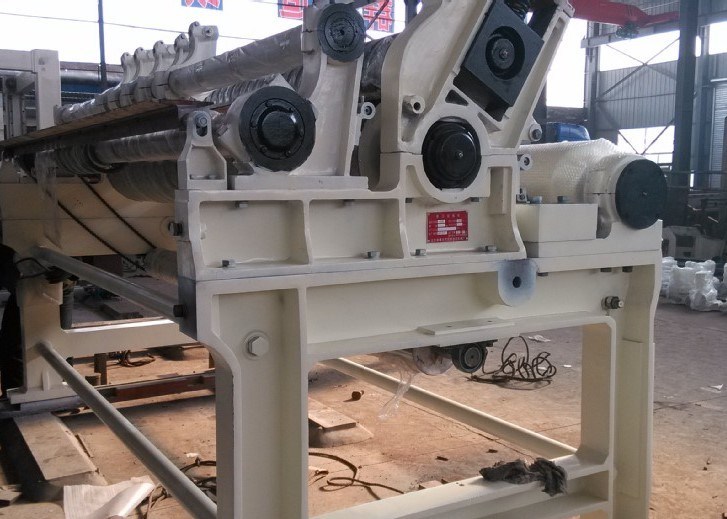

Machines de traitement du papier à double lame rotative pour couper des feuilles de papier
La machine de coupe de feuilles de papier à double lame rotative à rouleaux multi-débranchement
ZWQ一2500mm machine à découper du papier à double lame
I: Description générale
Cette machine est utilisée pour couper le papier jumbo en feuilles de papier, elle peut obtenir deux feuilles de papier de taille différente en une seule fois de coupe.La capacité de la machine dépend de la vitesse de travail,le poids du papier et les couches de papier, la machine peut être utilisée séparément avec les supports de dépliage et la table d'acceptation de papier.Il doit utiliser le système d'entraînement approprié avec la machine à papier en carton.Les deux machines peuvent donc bien se coordonner.
Il a deux styles de mise en page,machine à main gauche ((la partie de conduite est à gauche face au papier en direction de l'arrivée) et machine à main droite (la partie de conduite est à droite face au papier en direction de l'arrivée)
II: Caractéristiques détaillées
| 1 | Modèle | ZWQ |
| 2 | Largeur nette du rouleau | Pour les véhicules à moteur |
| 3 | Précision de coupe | ± 1 mm |
| 4 | Plage de largeur de coupe | 350 à 1600 mm |
| 5 | Vitesse de conception | 80 m/min |
| 6 | Vitesse de fonctionnement | 60 m/min |
| 7 | Diamètre des lames à découper | cp150 mm |
| 8 | Diamètre de la lame inférieure tranchante | cp200 mm |
| 9 | Distance du centre du roulement | 2860 mm |
| 10 | Longueur du couteau | 2650 mm |
| 11 | Quantité de lames à découper | 3 séries |
| 12 | Lames rotatives à coupe transversale | 2 groupes |
| 13 | À conduire | Régulateur de vitesse P5 |
| 14 | Puissance du moteur | 18.5 kW |
| 16 | Le poids | 16500Kg |
| 17 | Des stands de détente | 6 groupes |
III. Description de la structure
Cette machine est composée des cadres, du dispositif de conduction du papier, du dispositif de découpe, du dispositif de presse à papier, du convoyeur, du dispositif de réception du papier et de la pièce motrice.
1: cadre:comprend les cadres avant et arrière, tuyau à distance sans soudure
2: dispositif de conduction en papier:
Le papier de la machine à papier ou des supports de dépliage arrive d'abord au dispositif de conduction du papier.La roue à main réglable peut faire le mouvement croisé pour les rouleaux de papier afin de maintenir les rouleaux dans la position appropriée, la roue à main réglable peut déplacer les rouleaux de papier aussi.
3Le dispositif de coupe:
Le rouleau de papier, après ajustement, passe au dispositif de découpe par le tableau de tête de papier, il est constitué par les lames de découpe vers le haut et les lames de coupe vers le bas,la distance des lames vers le haut peut être réglée pour obtenir la largeur de papier de taille différente.
4: dispositif de transport de papier
Il est constitué de rouleaux de transport de papier et de rouleaux de caoutchouc de presse à papier. Le rouleau de transport de papier est le rouleau d'entraînement pour transporter le papier,la vitesse de rotation détermine la vitesse de la machine,le rouleau de presse faire le papier attaché le rouleau de papier portant étroitement par la force du ressort sur le dessus des roulements de penteLa force du ressort peut être réglée par la roue manuelle, la surface du rouleau de presse à papier est recouverte de caoutchouc, qui est formé en forme de spirale sur chaque demi-côté pour rendre la toile de papier lisse.
5: dispositif de coupe transversale
Le papier expédié par le premier groupe de rouleaux de papier au dispositif de découpe transversale du premier groupe.
Il comprend des lames de fond et des lames rotatives.à condition de la même vitesse de rotation des rouleaux de transport, en changeant la vitesse de rotation peut obtenir des feuilles de papier de différentes tailles, après coupe croisée,Le papier arrive au papier de conversion.
6: dispositif de transport
Il est constitué d'un rouleau principal et d'un rouleau à lit et des ceintures.
7: partie de conduite
La machine à découper le papier est entraînée par un moteur, et grâce à un ensemble complet de dispositifs de transmission, la machine à couper le papier fonctionne en coordination.La roue dentée sur l'arbre de sortie du moteur principal entraîne la roue dentée sur la chaîne à deux dents transmissions variables en continu à travers la chaîneLa transmission à variable continue reçoit de l' énergie et la produit à partir des deux arbres de sortie à un certain rapport de vitesse à travers une paire d' engrenages coniques dans la boîte.Le train d'entraînement de l'arbre de transmission de la transmission à variable continue entraîne le train d'entraînement à l'extrémité de l'arbre du premier groupe d'alimentation en papier
les rouleaux à travers l'engrenage intermédiaire.L'engrenage de conduite sur l'arbre de transmission de la transmission variable en continu entraîne l'engrenage entraîné sur l'extrémité de l'arbre du deuxième rouleau d'alimentation en papier à travers l'engrenage intermédiaireLes diamètres des deux groupes de rouleaux d'alimentation en papier étant les mêmes et le nombre de dents de l'engrenage de conduite étant le même, le fonctionnement synchrone des rouleaux d'alimentation en groupe est donc le même.La rotation du rouleau d'alimentation en papier forme le moteur principal de la découpeuse à papier, la vitesse de la découpeuse de papier est donc déterminée par la vitesse du moteur.
L'arbre de sortie de la transmission à transmission variable continue est en maille avec l'engrenage d'extrémité de l'arbre du premier groupe de rouleaux rotatifs à couteau à travers l'engrenage d'extrémité de l'arbre,qui entraîne le deuxième groupe de rouleaux rotatifs de couteau à tournerEn réglant la roue manuelle de la transmission, on obtient des vitesses différentes du rouleau rotatif du couteau, de façon à couper en papier plat ou en papier de différentes spécifications de longueur.
La rotation du couteau à fond rond est entraînée par la roue dentée du premier groupe de rouleaux d'alimentation en papier à travers la chaîne de la roue dentée.La roue à roulettes sur le rouleau de couteau de fond rond entraîne la roue à roulettes sur l'extrémité de l'arbre du rouleau de transport actif à travers la chaîne pour faire pivoter le rouleau de transport actif, et la courroie de transport en toile sur le rouleau de transport actif fait tourner le rouleau de transport entraîné.
IV. Installation de la machine
Préparations avant installation:
1: Premièrement, organiser le personnel d'installation pour qu'il connaisse la structure, la fonction et les caractéristiques de la machine, ainsi que les documents techniques et les exigences techniques connexes.
2: Après le déballage de la machine, vérifiez les pièces conformément à la liste d'emballage et vérifiez si elles sont endommagées pendant le transport.
3: Lavez soigneusement les pièces. Après le nettoyage et le séchage, appliquez de l'huile lubrifiante ou de la graisse pour prévenir la rouille et la protéger.
4: la fondation de la machine peut être conçue et construite selon le dessin de l'aménagement de la fondation.il convient de vérifier en détail si la taille et la position du trou de réserve de fondation sont correctes.
5: lignes de référence verticales et horizontales de positionnement: la ligne d'axe du premier groupe de rouleaux d'alimentation en papier est la ligne de référence horizontale,et la ligne centrale radiale du premier groupe de rouleaux d'alimentation en papier est la ligne de référence verticaleLorsqu'il est utilisé en combinaison avec une machine à papier, la ligne de référence longitudinale de la machine à papier est la ligne de référence longitudinale de la découpeuse à papier.
Procédures et exigences d'installation:
1: Avant l'installation de la machine, installer d'abord le rail inférieur sur la fondation pour la correction, le coulis,et attendre jusqu'à ce que le rail inférieur et la fondation sont solidement connectés avant d'installer la machine.
2: Le programme d'installation de la machine doit d'abord installer le grand ordinateur, puis installer le moteur et le moteur, et enfin installer le support de retour de papier et la table de réception de papier.
3: Il doit y avoir un écart de 25 à 50 mm entre la surface de la fondation et la surface inférieure des pièces connexes pour les coutures de béton.Le bloc de fer doit être utilisé pour fermer les boulons d'ancrage et le plâtre une fois.4: Lors de l'étalonnage, il faut d'abord étalonner le grand ordinateur, puis les pièces concernées.
5: Après l'installation, les exigences suivantes doivent être remplies:
a: La machine doit être perpendiculaire au sol et l'écart entre la distance du centre du roulement et la distance de la jauge ne doit pas être supérieur à 1 mm.
- Le tranchant du couteau rond supérieur et le couteau inférieur du papier longitudinal doivent être alignés, et il ne doit pas y avoir de déviation et de vibrations significatives.Le réglage des bords supérieurs et inférieurs du couteau rond doit être basé sur la douceur de l' unité de coupe du papier de 52 g / m.
- Le bord du couteau rotatif et le couteau inférieur de la coupe horizontale de papier doivent correspondre.L'écart entre les lames est réglé en tournant un rouleau de couteau à la main pour couper facilement un seul morceau de papier de 52 g / m.
- Lorsque le niveau horizontal de la machine est vérifié sur le rouleau d'alimentation en papier, son écart horizontal ne doit pas être supérieur à 0,20 mm.
- Le niveau longitudinal de la machine est vérifié sur le plan supérieur du châssis et son écart ne doit pas être supérieur à 0,2 mm/m.
- chaque partie du dispositif de réglage, le réglage doit être facile et flexible.
- L'axe du CVT P5 doit être parallèle à l'axe de l'arbre du rouleau de découpe et de l'arbre du rouleau d'alimentation en papier de la découpeuse.
h. L'axe du moteur principal doit être parallèle à l'axe du CVT P5.
