Machine de rembobinage de papier à alimentation par le bas, Machine de rembobinage de rouleaux à grande vitesse
Machine de rembobinage de papier à alimentation par le bas de type cadre à haute vitesse de 1880 mm de haut
1. Pourquoi utilisons-nous une machine de rembobinage de papier ?
La qualité du papier enroulé par la machine à enrouler n'est pas élevée, et la plupart d'entre eux ont des extrémités cassées, et la largeur ne répond pas aux exigences de la machine d'impression, ne peut pas être directement traitée ou imprimée, etc. Par conséquent, le rouleau de papier est retraité dans la rembobineuse. Les papeteries utilisent généralement une machine de rembobinage pour cribler la qualité du papier, ajuster la largeur du papier et recoller les extrémités cassées pour améliorer la qualité du rouleau de papier et permettre son retraitement. Habituellement, la machine de rembobinage est placée à côté de la machine à papier, de sorte que les rouleaux de la bobineuse de papier puissent être directement montés sur le support de rembobinage de papier à l'aide d'une grue.
Divisé en machine de rembobinage de papier supérieure et machine de rembobinage de papier inférieure
2. Qu'est-ce qu'une machine de rembobinage de papier à alimentation par le bas ?
La machine de rembobinage de papier à alimentation par le bas de type cadre à haute vitesse est principalement composée d'un cadre, d'un rouleau de support, d'une section de refente (dispositif de couteau supérieur, dispositif de couteau inférieur), d'un dispositif de levage de papier, d'un dispositif de mandrin de papier, d'un dispositif de poussée de papier et d'un dispositif de déchargement de papier, d'un support d'éjection, d'un entraînement principal, d'un frein, d'un réducteur, d'une station hydraulique, d'un moteur et d'une console d'opération
1 : dispositif de rouleau de support :
Il est principalement composé d'un rouleau d'entraînement et d'un rouleau de maintien du papier. Le rouleau d'entraînement est entraîné par le moteur via le réducteur et entraîne d'autres pièces mécaniques à fonctionner.

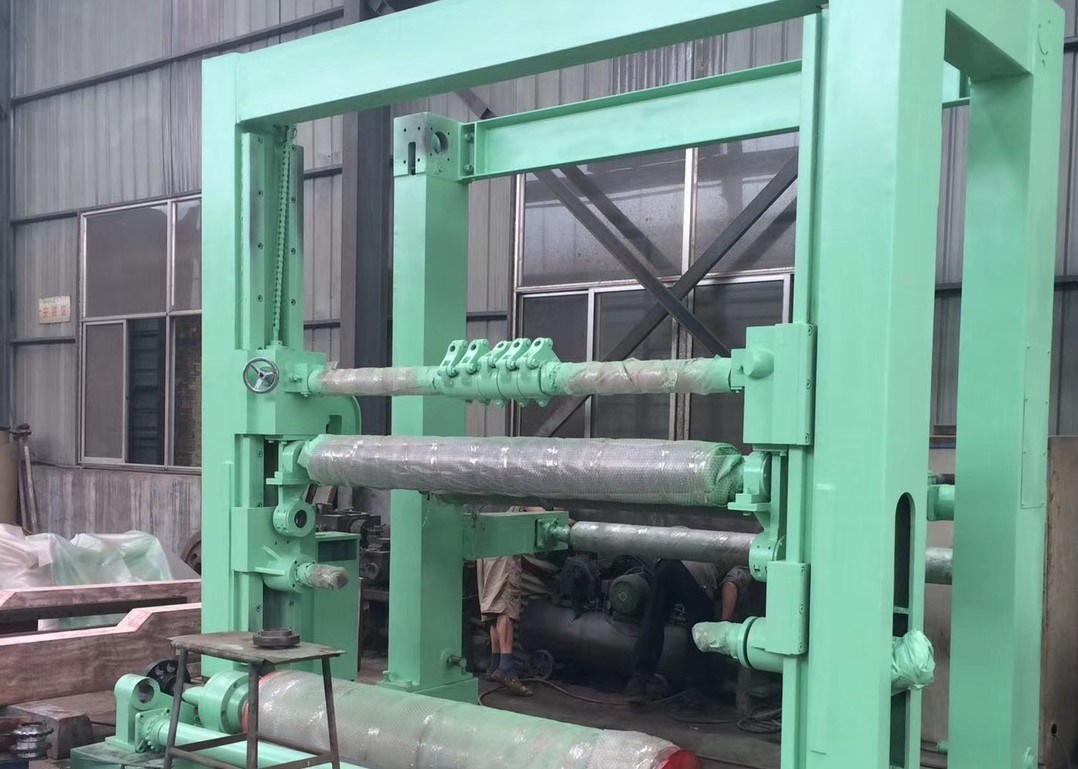

2 : Cadre :
Le dispositif est principalement composé d'un montant avant, d'un montant arrière et d'une traverse. La structure est raisonnable et possède une bonne rigidité et une haute résistance. Le cadre est équipé de rails de guidage, et le dispositif de levage de coupe de papier, le mandrin de rouleau de papier et la plaque de support peuvent glisser de haut en bas le long des rails de guidage.
3 : Dispositif de serrage de rouleau de papier :
Le mandrin du papier enroulé est installé sur la plaque de support et glisse le long du rail de guidage avec la plaque de support, et les deux sont équilibrés par le bloc d'équilibrage dans le montant arrière. Le mandrin du rouleau de papier est composé d'une roue à main, d'une tige filetée, d'un écrou, d'un manchon d'arbre intérieur, d'un cliquet et d'un boulon. Tirez le loquet et tournez la roue à main pour obtenir l'expansion et la contraction du mandrin ; abaissez le loquet pour verrouiller le mandrin et obtenir le positionnement du mandrin.
4 : Dispositif de refente :
Le dispositif se compose d'un dispositif de couteau rond inférieur, d'un dispositif de couteau rond supérieur, d'une traverse de couteau rond supérieur, d'un arbre de couteau rond inférieur, d'un rouleau de maintien du papier, etc.
Le dispositif de couteau rond supérieur est composé d'une traverse, d'un vérin pneumatique, d'un siège de couteau, d'un couteau rond, d'un guide linéaire, etc., et est fixé sur la traverse de couteau supérieure par une rainure en T. Lors du réglage de la position du couteau rond supérieur, desserrez l'écrou et faites glisser le guide latéralement. Lors du réglage de la quantité de morsure des couteaux supérieur et inférieur, desserrez l'écrou à tête carrée et déplacez le couteau rond supérieur de haut en bas pour le régler. Après le réglage, serrez l'écrou. Les actions de levage et d'abaissement du couteau rond supérieur sont contrôlées par le vérin pneumatique, il suffit de régler la vanne de coupe longitudinale et d'alimentation en couteau sur le panneau de la boîte de contrôle sur la position "haut" ou "bas".
La traverse circulaire supérieure est une structure soudée en acier de canal pour supporter le couteau pneumatique. Elle est installée sur le montant arrière du cadre, et les deux côtés sont respectivement équipés de dispositifs de réglage, qui peuvent être ajustés verticalement sur le montant dans son ensemble. Le couteau pneumatique contrôle la montée et la descente du couteau via la vanne pneumatique du panneau, ce qui est pratique à utiliser, améliore l'efficacité et augmente le facteur de sécurité.
Il y a un rouleau guide-papier à l'avant et à l'arrière du couteau circulaire inférieur, de sorte que la bande de papier puisse être sur le même plan.
5 : Dispositif de rouleau presseur de papier :
Le rôle du rouleau presseur est de maintenir la charge du rouleau de papier et de la zone du rouleau de support, et est composé d'un rouleau de plateau et d'un siège coulissant. La surface du rouleau est un rouleau en acier sans soudure avec placage au chrome dur. Le parallélisme du rouleau de plateau et du rouleau de support peut être ajusté en tournant la roue à main. Le rouleau de plateau est connecté au vérin hydraulique installé dans la cavité du montant du cadre via une chaîne de rouleaux manchon et un ensemble de mécanisme de poulie mobile. La pression appliquée par le rouleau de plateau sur le rouleau de papier peut être ajustée.

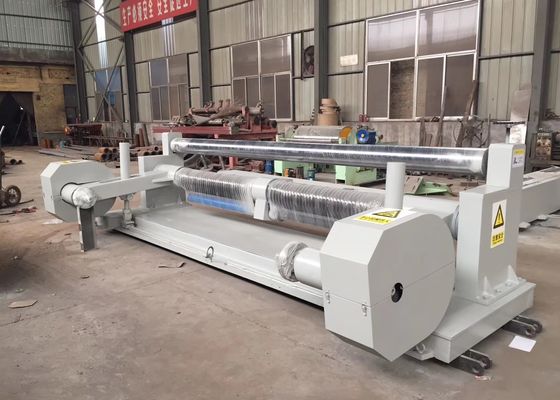

6 : Dispositif de support de papier
Le dispositif est composé d'un support de papier et d'un cadre réglable. Le rouleau de papier de base déroulé du rouleau de papier est placé dans un siège de roulement. Le rouleau de papier de base peut être ajusté à une position de travail idéale grâce au support de papier réglable. La partie frein est composée d'un contrôle de frein pneumatique. Maintenez les rouleaux d'éjection à un couple constant. Pendant le processus de rembobinage, la vanne de régulation de précision est utilisée pour faire tourner pneumatiquement le bouton afin de modifier la taille du couple et de contrôler la tension du rouleau de papier d'origine.
7 : Dispositif hydraulique
Le dispositif hydraulique envoie de l'huile hydraulique de la station hydraulique via la console au mécanisme de maintien de pression ou de levage du rouleau de couteau inférieur et au mécanisme de poussée de papier.
8 : Transmission
Dans ce dispositif, le moteur principal transmet la puissance au rouleau de support via la boîte de vitesses, et une boîte de vitesses de type arbre unique est sélectionnée.
9 : Dispositif de rouleau poussoir de papier :
Le dispositif de rouleau poussoir de papier est installé au-dessus des côtés arrière des deux montants avant, et est composé de deux vérins hydrauliques, d'un siège de support de bras de puissance, etc. Le bras poussoir tourne autour de la base de support pour réaliser la fonction de poussée de papier. Une fois le cycle de rembobinage terminé, il suffit de régler la vanne d'air de poussée de papier sur le panneau de commande sur la position "pousser", le vérin hydraulique pousse le rouleau poussoir de papier autour du point d'appui pour pousser le rouleau de papier.
10 : Dispositif de table de déchargement :
Le dispositif de déchargement de papier est composé d'une table de déchargement de papier, d'un vérin hydraulique et d'un siège de roulement. La table de déchargement est une structure soudée en acier. Lorsque le papier fini est enroulé, la table de déchargement est "soulevée" de la table d'opération, et le rouleau de papier est poussé dans la table de déchargement par le dispositif de poussée de papier. Appuyez sur le bouton pour faire décharger lentement le rouleau de papier. La vitesse de déchargement est ajustée par la vanne d'étranglement, c'est-à-dire que le "haut" et le "bas" de la table de réception de papier sont contrôlés sur la table d'opération électrique.
11 : Dispositif de rouleau arqué :
Ce modèle a un ensemble de 150 rouleaux incurvés. Il est installé avant le dispositif de rouleau inférieur, de sorte que le papier coupé puisse être séparé à la fente.
12 : Dispositif de ventilateur :
Le ventilateur est utilisé pour casser le bord du papier et l'envoyer au pulpeur. La machine est équipée d'un ventilateur. Le tuyau d'air est installé sous la refendeuse. La distance de transport maximale du ventilateur n'est pas supérieure à 45 mètres.
13 : Systèmes pneumatiques et hydrauliques
Les systèmes pneumatiques et hydrauliques sont contrôlés par une boîte de commande d'air et une station hydraulique via la console pour contrôler chaque vérin, vérin hydraulique et frein pneumatique.

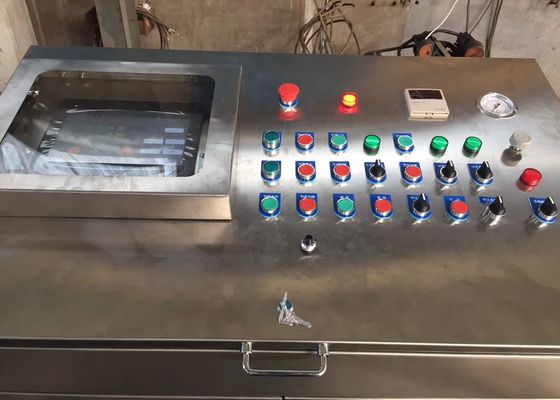

14 : Console d'opération
La console contrôle le fonctionnement du moteur principal, les vérins du système hydraulique et les actions des vérins du système de commande d'air.
3. Informations de base que nous devons connaître sur une machine de rembobinage de papier personnalisée
1 : Largeur nette du papier ?
2 : Grammage du papier ?
3. Quel type de papier produire ?
4 : Diamètre maximum du rouleau de papier de base ?
5 : Diamètre maximum du rouleau de papier fini ?
6 : Disposition de la machine côté gauche ou côté droit ?
