Machine à pâte à papier pour papier récupéré, corps en acier inoxydable, structure verticale
Le corps de déchet de papier hydrapulpeur en acier inoxydable de transmission inférieure

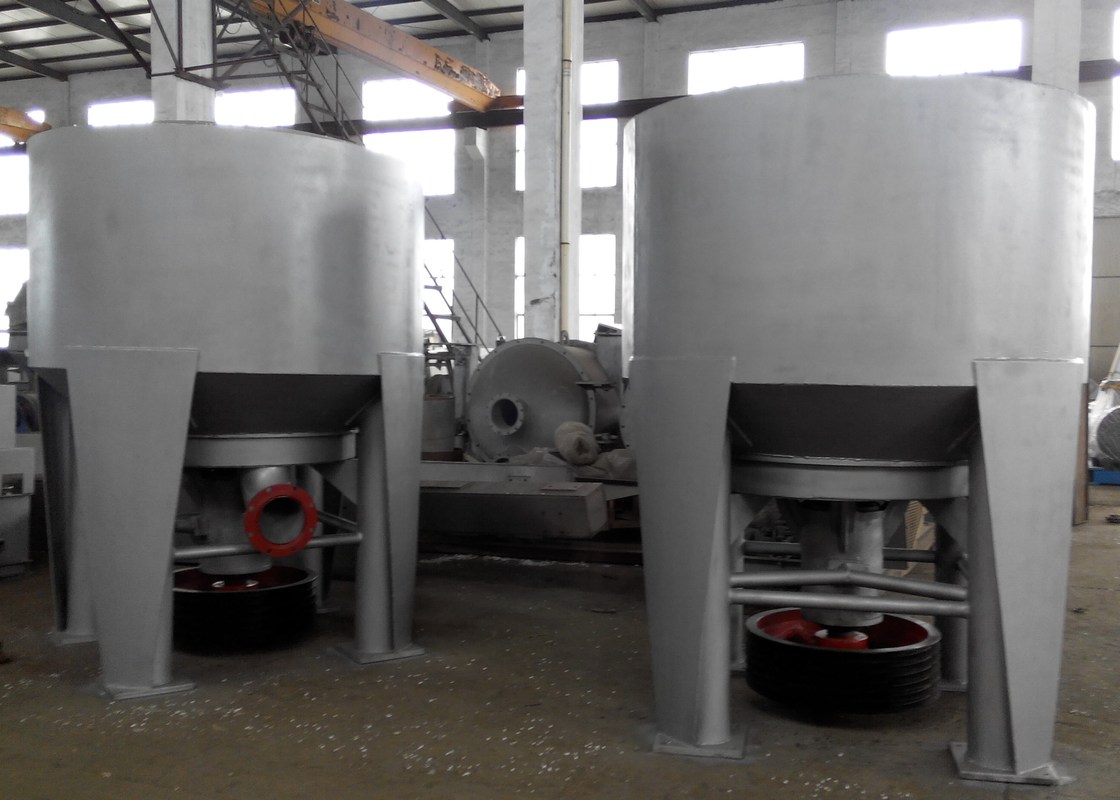

Cet équipement est une structure verticale, composée principalement d'une cuve, d'un rotor, d'une partie de transmission, d'un plateau à pâte, d'un support et d'autres pièces.

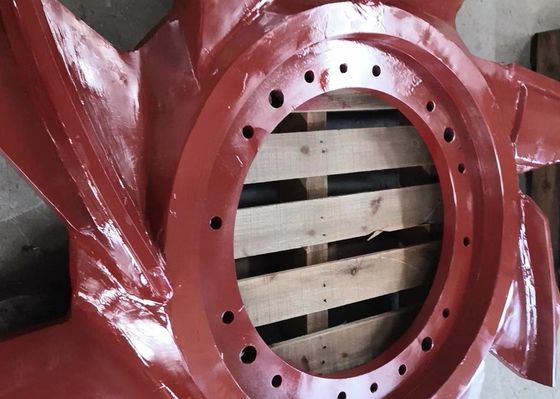

Le dispositif rotor est composé d'un rotor et d'un dispositif de support de roulement. Le rotor est muni de lames hélicoïdales. Lorsque le rotor tourne, la bouillie se déplace du haut vers le bas le long de la surface du rotor. Enfin, la bouillie est projetée de la partie inférieure du conteneur vers la paroi de la cuve, puis le long de la paroi de la cuve. Après avoir été déplacée vers le bas par le rotor, un fort impact hydraulique et un effet de cisaillement seront formés. La pâte se frottera et se frottera mutuellement, et se désintégrera finalement en une seule fibre. Dans le même temps, le frottement entre les fibres et l'action chimique de l'agent de désencrage, l'encre décollée de la surface de la fibre. Le dispositif de support de roulement adopte une structure à faible frottement, tous étant des joints étanches sans contact sauf la boîte à garniture, réduisant ainsi les pertes d'énergie inutiles.
Le corps de la cuve est soudé par des plaques d'acier, et la partie supérieure est équipée de brides en acier d'angle, afin de fonctionner à haute concentration et d'agrandir le volume lors de la décharge à basse concentration. La partie inférieure est équipée d'une bride de fond de cuve qui est connectée à la sortie de pâte. Il y a trois déflecteurs au fond du corps de la cuve pour favoriser la circulation du reflux de la bouillie, et une plaque perforée est utilisée comme canal d'eau de dilution lors de la désintégration à haute concentration. Un port de décharge de pâte est prévu au fond de la cuve, et la pâte est déchargée une fois la désintégration terminée.

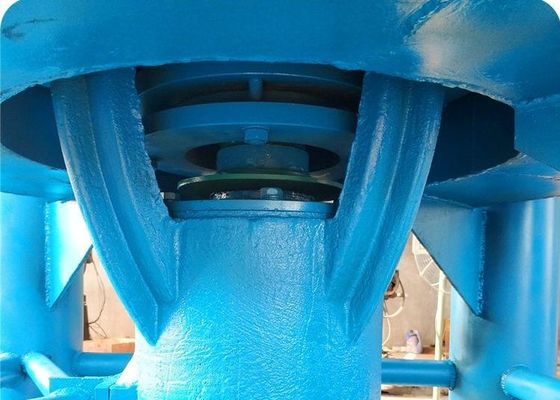

La partie inférieure du corps de la cuve est équipée d'une partie de transmission, composée d'un arbre principal, d'un roulement, d'un siège de roulement et d'une poulie.

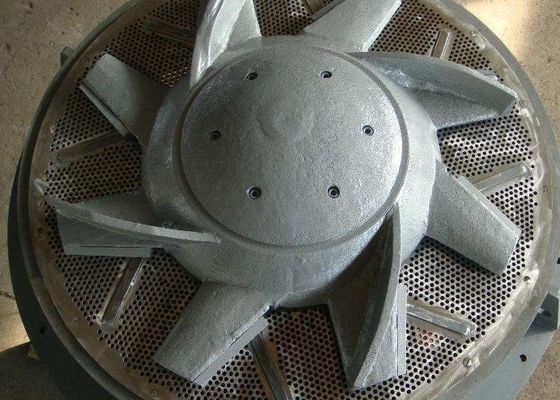

Un tamis de grand diamètre peut être installé sous le rotor selon les exigences du procédé. Le remplacement du rotor et de la plaque de tamis peut également être utilisé comme pulpeur à faible consistance.
Le support est composé de quatre colonnes tubulaires et de nervures de renforcement, qui soutiennent le corps de la cuve. La partie supérieure du raidisseur est soudée au corps de la cuve, et la partie inférieure est soudée à la plaque de fond pour rendre le support plus solide.
En tant que pulpeur pour le désencrage, il adopte un fonctionnement intermittent. Selon le flux du procédé, il peut produire de la pâte à haute concentration et de la pâte à basse concentration.
Spécification:
| Modèle | PHC-1 | PHC-2 | PHC-3 | PHC-5 | PHC-8 | PHC-10 | PHC-12 | PHC-15 | PHC-20 | PHC-25 | PHC-30 |
| Volume (M3) | 1 | 2 | 3 | 5 | 8 | 10 | 12 | 15 | 20 | 25 | 30 |
| Capacité (t/j) | 3-4 | 6-9 | 9-12 | 15-18 | 20-25 | 30-38 | 40-50 | 50-70 | 70-90 | 90-110 | 160 |
| Consistance de la pâte (%) | 10-18 | 10-18 | 10-18 | 10-16 | 10-16 | 10-16 | 10-18 | 10-16 | 10-16 | 10-16 | 10-18 |
| Diamètre du corps de cuve (mm) | 1300 | 1550 | 1800 | 2200 | 2500 | 2800 | 3000 | 3500 | 3965 | 4200 | 4500 |
| Vitesse de rotation (tr/min) | 440 | 395 | 320 | 300 | 280 | 260 | 240 | 206 | 200 | 150 | 140 |
| Moteur (kw/6) | 30 | 45 | 55 | 75 | 110 | 132 | 160 | 280 | 400 | 500 | 560 |
1. Le rotor du pulpeur à haute concentration a une concentration de pâte élevée (environ 3 points de pourcentage de plus que celui du pulpeur à haute concentration traditionnel); le traitement de la pâte désencrée de papier usagé peut réduire considérablement la consommation d'énergie du chauffage de la pâte et la consommation de produits chimiques et un fort effet de dégraissage, favorisant le décollement et la dispersion plus rapides des particules d'encre de la fibre; et il a presque aucun effet de coupe sur la fibre unique; et a moins de dommages aux impuretés.
2. Le dispositif de décharge et de dilution peut décharger directement la pâte à haute concentration sans la diluer dans le corps du pulpeur, ce qui raccourcit considérablement le temps de décharge de la pâte à haute concentration, réduit la puissance de l'équipement et économise la consommation d'énergie. Il est particulièrement adapté aux exigences du procédé ultérieur pour la pâte à haute consistance.
