Plaque de tamisage de trieuse à déversement en acier inoxydable pour impuretés légères de pâte à papier

Résumé du produit
Plaque de criblage de trieur à décharge en acier inoxydable pour impuretés légères de pulpe de déchets 1. Introduction Caractéristiques : Cette machine est principalement utilisée pour le traitement des résidus dans la section de criblage du système de papier recyclé. La concentration de pulpe ...
Propriétés de base
Lieu d'origine: Chine
Nom de la marque: YUXING
Attestation: CHINA LIGHT INDUSTRY STANDARD
Numéro de modèle: 280 mm
Propriétés commerciales
Quantité minimum de commande: 1 ensemble
Conditions de paiement: LC, T/T, Western Union,
Supply Ability: 30 ensembles par mois
Description du produit

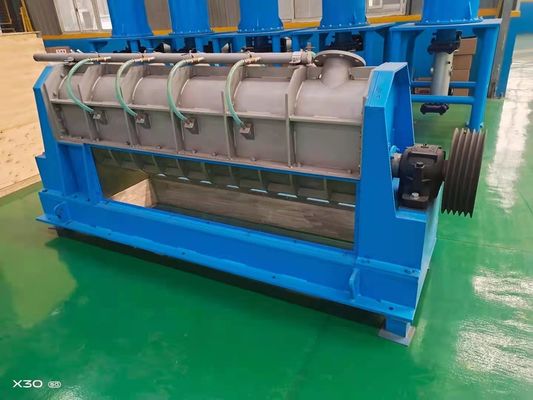

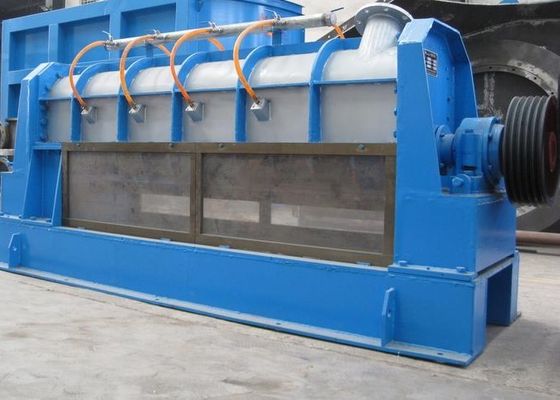

Plaque de criblage de trieur à décharge en acier inoxydable pour impuretés légères de pulpe de déchets



1. Introduction

Caractéristiques : Cette machine est principalement utilisée pour le traitement des résidus dans la section de criblage du système de papier recyclé. La concentration de pulpe entrante est d'environ 1 à 3 %, et la concentration de scories peut atteindre 20 %. L'efficacité de traitement est élevée, le taux de rétention des fibres est élevé et le taux de récupération peut atteindre 80 %. % ou plus ; seul un fonctionnement à pression normale est requis, et il s'agit d'un fonctionnement fermé pour éviter les éclaboussures de saleté, économiser le coût d'élimination des scories et un retour sur investissement rapide à long terme.



2. Principales spécifications techniques

modèle  PR1 PR2 PR3
Spécification Φ280 Φ380 Φ500
Consistance de la pulpe entrante % 1-3.5
Consistance de la décharge % 15-20
capacité t/j 10-20 20-35 40-70
moteur kw 22 37 55



3. Introduction à la structure

1. Le corps du cylindre est soudé par des plaques d'acier, la partie en contact avec la pulpe est en acier inoxydable et il y a huit tuyaux de pulvérisation d'eau des deux côtés du corps du cylindre.

2. Le rotor est une tige rotative sur laquelle sont fixées 32 lames.

3. La plaque de tamis est une combinaison de deux cylindres de tamis semi-circulaires d'un diamètre de Φ2,0 à Φ4,5 mm, qui peuvent être sélectionnés selon les besoins.



Le séparateur de scories est principalement utilisé pour le traitement des résidus dans la section de criblage du système de papier recyclé. La concentration de pulpe entrante est d'environ 1 à 3 %, et la concentration de scories peut atteindre 20 %. L'efficacité de traitement est élevée, le taux de rétention des fibres est élevé et le taux de récupération peut atteindre 80 %. % ci-dessus ; seul un fonctionnement à pression normale est requis, et il s'agit d'un fonctionnement fermé pour éviter les éclaboussures de saleté, économiser le coût d'élimination des scories et un retour sur investissement rapide à long terme.
Le pulpage de papier recyclé contient une grande quantité d'impuretés en raison de la qualité différente du papier recyclé. Le séparateur de scories peut éliminer les impuretés légères et décomposer les petits morceaux dans la fibre. Il n'est pas facile de bloquer la plaque de tamis, et l'utilisateur n'a pas besoin d'arrêter fréquemment le fonctionnement pour le nettoyage.
Le séparateur de scories fonctionne dans une atmosphère fermée sous pression normale, avec décharge continue des scories, sans colmatage ni éclaboussures de pulpe, sans vibration, sans bruit, sans supervision spéciale, taux de récupération des fibres d'environ 70 %, concentration de pulpe de 1 % à 2 %, concentration de décharge des scories de 15 % à 20 %, ce qui est plus facile à utiliser et à entretenir que d'autres équipements de traitement de pulpe de résidus.
Deuxièmement, la structure et le principe du séparateur de scories
La moitié supérieure du séparateur de scories est une chambre de vortex, et la moitié inférieure est une zone de criblage semi-circulaire.
Un rotor à rotation rapide est installé à l'intérieur. Le rotor est soudé avec des lames de balayage axiales et des lames de tri disposées en spirale et alternativement. Après que la pulpe entre dans l'entrée de pulpe, le rotor à haute vitesse bat, gratte, déchire et pèle les résidus. L'utilisation complète des scories est d'abord projetée dans la chambre de vortex, puis dispersée dans la zone de criblage pour compléter le processus de séparation des fibres et des impuretés. Dans le même temps, la buse au-dessus du rotor pulvérise en continu de l'eau pour diluer et éluer les scories et rincer le rotor et la plaque de tamis. Après des tris cycliques répétés, les bonnes fibres séparées sont déchargées de la sortie de pulpe sous la plaque de tamis après avoir traversé les trous de tamis, et les morceaux de plastique pelés et autres impuretés sont lavés et déchargés de la trémie à scories et jetés comme déchets.
3. Le séparateur de décharge de scories est principalement composé d'un couvercle supérieur, d'un rotor, d'une plaque de tamis, d'une base et d'un dispositif de transmission.
1. Le couvercle supérieur est relié à la base par une bride, et le couvercle supérieur est équipé d'un tuyau de pulvérisation d'eau et d'une plaque de guidage de pulpe.
2. Le rotor est un arbre creux avec une structure spéciale, et 30 pièces peuvent y être fixées.
Lames remplacées, et soudées avec des lames à mouvement axial et des plaques de nettoyage disposées en spirale et alternativement. La lame de balayage est utilisée pour battre, déchirer et peler les résidus, et la plaque de balayage peut nettoyer efficacement la plaque de tamis et la maintenir non obstruée.

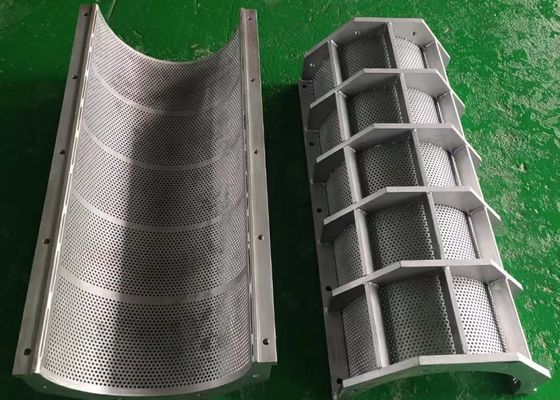

3. La plaque de tamis est semi-circulaire et en acier inoxydable. La plaque de tamis a une variété de spécifications.
L'utilisateur peut choisir le trou en fonction de la situation de la matière première et du processus. La plaque de tamis adopte des processus de perçage, d'ébavurage, de polissage, etc. pour répondre aux exigences techniques de surface lisse, sans bavures et sans pulpe.
4. La base est utilisée pour installer la plaque de tamis, le couvercle supérieur, le rotor et d'autres composants, et la bonne
La pulpe s'écoule de la sortie de pulpe dans la base, et les impuretés légères séparées sont déchargées de la sortie de scories au fond de la base



Plaque de tamisage de trieuse à déversement en acier inoxydable pour impuretés légères de pâte à papierPlaque de tamisage de trieuse à déversement en acier inoxydable pour impuretés légères de pâte à papierPlaque de tamisage de trieuse à déversement en acier inoxydable pour impuretés légères de pâte à papierPlaque de tamisage de trieuse à déversement en acier inoxydable pour impuretés légères de pâte à papier

Plaque de tamisage de trieuse à déversement en acier inoxydable pour impuretés légères de pâte à papier

Détails du produit
Mettre en évidence:

Plaque de criblage de trieuse à décharge en acier inoxydable

,

Plaque de tamisage de pulpe pour impuretés légères

,

Plaque de tamisage de pulpe pour élimination des scories

Capacity: 10-20T/J
Rotary Drum Diameter: Φ280mm
Rotary Drum Wall Thickness: δ4mm
Sieve Hole Size: Φ3 mm
Motor: 22 kW
Material: d'acier inoxydable entier
Usage: nettoyage des impuretés légères de la pâte
