Machine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papier

Résumé du produit
Machine de bobinage pneumatique horizontale de 2500 mm Spécification technique I. Aperçu Cette machine de bobinage de papier horizontale en série est associée à une machine à papier de même largeur de rouleau jumbo et est utilisée pour bobiner le papier en rouleaux serrés et uniformes. Pendant le ...
Propriétés de base
Lieu d'origine: Chine
Nom de la marque: YUXING
Attestation: China light industry standard
Numéro de modèle: 2500mm
Propriétés commerciales
Quantité minimum de commande: 1 ensemble
Conditions de paiement: LC, T/T, Western Union,
Description du produit

Machine de bobinage pneumatique horizontale de 2500 mm



Spécification technique

I. Aperçu

Cette machine de bobinage de papier horizontale en série est associée à une machine à papier de même largeur de rouleau jumbo et est utilisée pour bobiner le papier en rouleaux serrés et uniformes.

Pendant le fonctionnement, le rouleau de bobinage est proche du cylindre de refroidissement rotatif et est entraîné en rotation par le frottement de la surface. La pression linéaire entre le rouleau de bobinage et le cylindre de refroidissement peut être ajustée en contrôlant la pression d'admission d'air du vérin pneumatique du bras auxiliaire et du vérin pneumatique du bras principal via la console. Par conséquent, elle peut répondre aux besoins de différents types de papier.

Étant donné que le rouleau de bobinage est entraîné par le frottement de surface du cylindre de refroidissement, à mesure que le diamètre du papier augmente progressivement, la vitesse de rotation du rouleau de papier diminue en conséquence, aucun réglage de vitesse supplémentaire n'est requis et le fonctionnement est pratique.

Cette série de produits peut être divisée en configurations gauche et droite selon différentes positions de transmission. Tenez-vous face à la machine à l'extrémité du rouleau de papier. Si le dispositif de transmission est du côté droit, il est appelé machine droite, si le dispositif de transmission est du côté gauche, il est appelé machine gauche. Il doit être cohérent avec la direction de la machine à papier lors du choix par l'utilisateur.

II. Spécification principale

Article Spécification
Largeur du rouleau jumbo 2500 mm
Type de machine Horizontal
Forme de contrôle Électrique / Pneumatique
Pression linéaire de bobinage 2-4 N/mm
Rouleau d'épandage Rouleau courbe mobile
Diamètre de bobinage max. Φ2000 mm
Vitesse de travail 150 m/min
Diamètre du cylindre de refroidissement Φ1100 mm
Diamètre du rouleau de bobinage Φ240 mm
Distance centrale des roulements
Dimensions hors tout Selon le dessin final

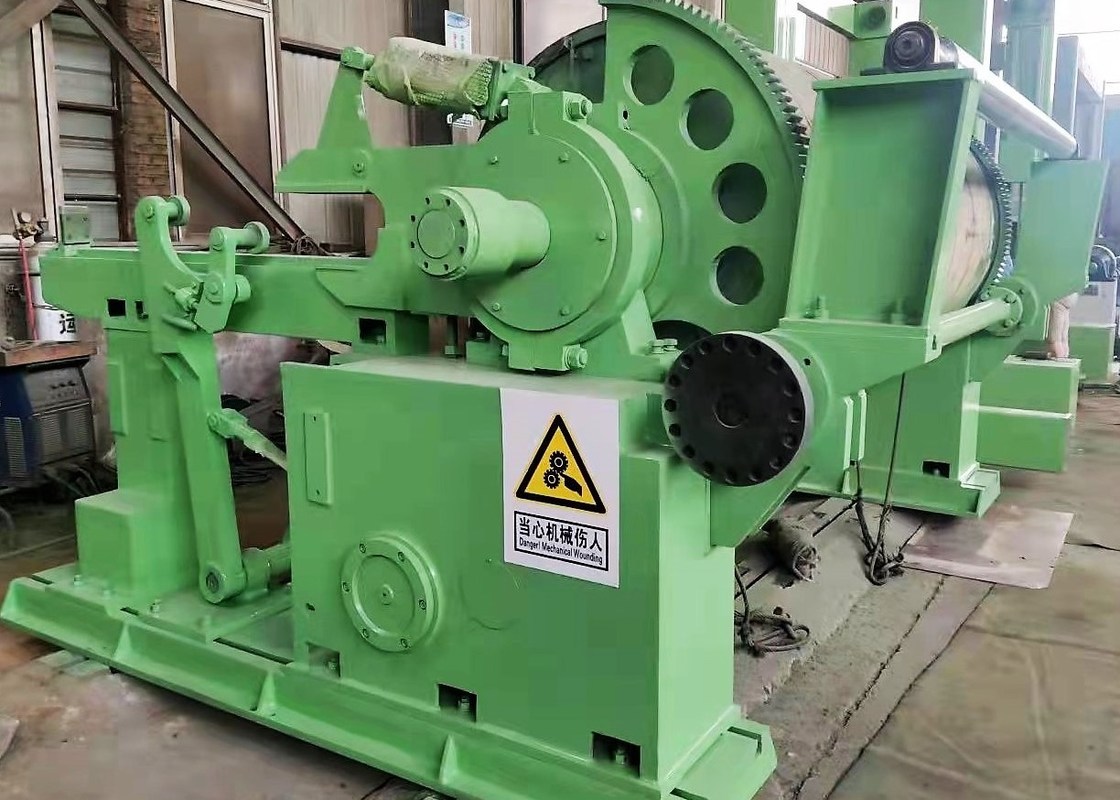

Machine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papierMachine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papierMachine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papierMachine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papierMachine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papier

Machine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papier

Machine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papierMachine pneumatique de bobinage/enroulement horizontal de 2500 mm pour différents types de papier

Détails du produit
Material: plaque d'acier, fonte
Width: 2500mm
Jumbo Roll Diameter: 2000 mm
Paper Types: toutes sortes de papier
Color: gris, vert, selon les demandes
Design Speed: 250m/min
Condition: NOUVEAU
Warranty: 1 an
