Taille de rouleau personnalisée pour machine à papier à inclinaison
Machine de calandrage inclinée pour la fabrication de papier de haute qualité
I. Aperçu :

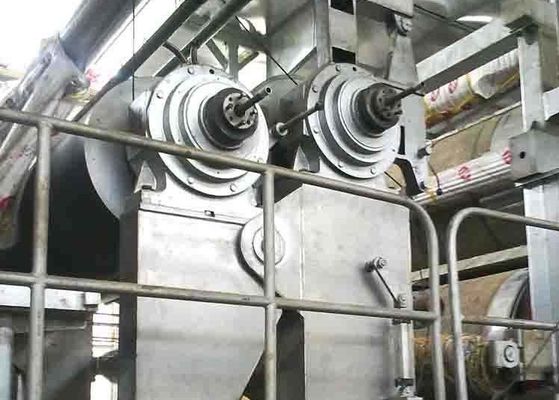

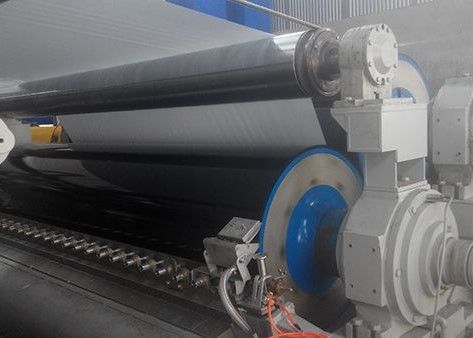

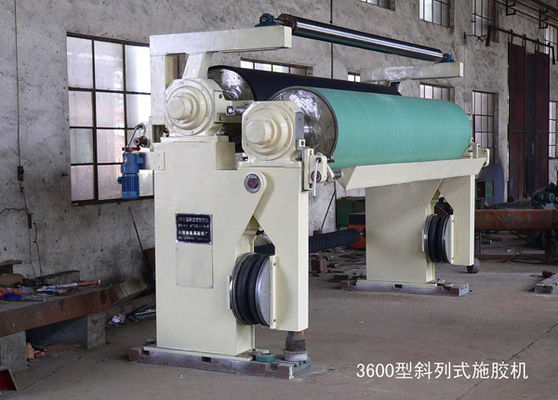

Cette machine de calandrage est de configuration inclinée et est formée par une paire de rouleaux de calandrage inclinés à 30° dans le sens horizontal. Les feuilles de papier provenant du groupe de séchage entrent dans les deux rouleaux pour le calandrage de surface, puis entrent dans le groupe de séchage après calandrage pour sécher. Les deux rouleaux sont des rouleaux de calandrage, et la forme de pressurisation est pneumatique. Le dispositif pneumatique à double courbure, transmission à point unique.
Selon la position du entraînement, il peut être divisé en deux types de téléphones mobiles gauche et droit. Dans le sens de sortie du papier, le côté droit de l'entraînement est le téléphone droit, et vice versa.
Tparamètre technique :
| Rouleau supérieur | Rouleau en pierre artificielle, épaisseur de caoutchouc 20 mm |
| Rouleau inférieur | Rouleau en caoutchouc, épaisseur de caoutchouc 20 mm |
| Pression linéaire | Pression pneumatique |
| Vitesse de travail | Distance C-C |
| Description de la structure : | Il se compose de deux rouleaux de calandrage, d'un rouleau de réception, d'un rouleau olive, d'un tuyau d'alimentation, d'un dispositif de raclage, d'un dispositif d'arrêt de colle et d'un dispositif de pressurisation pneumatique. Un tube d'alimentation en caoutchouc est disposé au-dessus du rouleau de calandrage pour fournir de la colle entre les deux rouleaux, et la quantité de colle est contrôlée par une vanne devant le tube d'alimentation en caoutchouc, et une plaque de caoutchouc avec une pression réglable est disposée aux deux extrémités du rouleau de calandrage pour empêcher la colle de s'échapper sur les côtés de la surface du rouleau afin de maintenir l'excès de colle s'écoulant dans le bac à colle sous le rouleau de calandrage. Le dispositif de raclage est utilisé pour le décollement du papier. Généralement, le racloir doit être relevé pendant la production normale pour prolonger la durée de vie du rouleau applicateur. |
| 1 : Châssis et dispositif de pressurisation | Le châssis de la machine de collage a une structure en forme de boîte, en fonte, et est pressurisé par un pneu pneumatique. L'admission d'air à double courbure pousse le bras de pression autour du point pour réaliser une action de pressurisation, et séparé par le poids propre du rouleau de pression. La pression linéaire est de 60 KN/cm. |
1.1 Châssis HT200 2 pièces
1.2 Bras QT50-5 1 pièce
1.3 Plaques de base HT150 2 pièces
1.4 Palier HT200 2 pièces
1.5 Joints de soudure de tuyau fixe de distance
1.6 Sac d'air 2 pièces
2. Dispositif de rouleau de calandrage

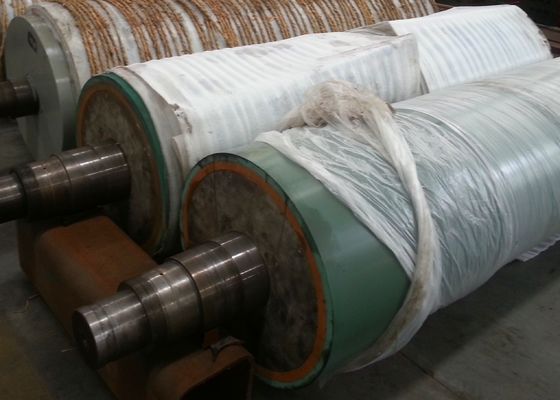

Cette machine a deux rouleaux de calandrage caoutchoutés, qui sont composés d'un palier fixe et d'un rouleau de calandrage, et sont assemblés sur le châssis. Le corps du rouleau est une pièce moulée avec une épaisseur de paroi de 60 mm. La surface est recouverte de caoutchouc. et la hauteur moyenne est déterminée en fonction de la largeur du papier net.
2.1 Rouleau supérieur du rouleau de calandrage : φ800*2250mm, épaisseur caoutchoutée 20mm, diamètre de l'arbre φ110mm,
La dureté du caoutchouc est “A” 96±2°,
2.2. Rouleau inférieur : φ805*2250mm, épaisseur caoutchoutée 20mm, diamètre de l'arbre φ110mm, La dureté du caoutchouc est “A” 87±2°,
2.3 Palier HT200 4 pièces
3. Dispositif de rouleau de papier
Le dispositif est composé d'un palier et d'un rouleau d'alimentation en papier. Le corps du rouleau est un tube en acier sans soudure, et la surface est chromée, et l'épaisseur du placage est de 0,08-0,1 mm, et l'entraînement par courroie et la poulie de réception de papier lâche.
3.1 Rouleau d'alimentation en papier 2 pièces
3.2 Roulement avec support UCP211 2 pièces
4. Dispositif de rouleau de papier olive
Le dispositif est composé d'un siège de roulement et d'un rouleau d'alimentation en papier olive. Le corps du rouleau est un tube en acier sans soudure, et la surface est chromée, et l'épaisseur du placage est de 0,08-0,1 mm, avec une poulie de réception de papier lâche.
4.1 Rouleau de papier olive 2 pièces
4.2 Roulement avec support UCP211 2 pièces
5. Dispositif de raclage
Le dispositif de raclage est composé d'un support, d'un porte-racloir et d'un dispositif de levage. Le cadre du racloir est une pièce en fonte, et l'angle entre le racloir et la surface du rouleau applicateur est de 20 degrés. La lame de raclage est en stratifié phénolique, et le dispositif de levage est une structure à came excentrique.
5.1 Support HT150 4 pièces
5.2 Porte-racloir HT150 2 pièces
5.3 Came HT150 2 pièces
6. Dispositif d'alimentation en colle :
Le dispositif se compose d'un ensemble de tubes en acier inoxydable à travers lesquels le composé est pulvérisé sur le rouleau de calandrage.
7. Dispositif de collage :
Le dispositif d'arrêt de colle est une paire de joints. La position des butées peut être ajustée de manière à ce que les joints soient étroitement attachés à la surface des deux rouleaux en caoutchouc pour bloquer le caoutchouc sur les deux côtés. Afin de contrôler strictement le niveau de liquide du composé de colle, le joint du côté transmission a un trou de débordement et un raccord de tuyau, renvoie l'excès de caoutchouc à la boîte à colle, le joint est une éclisse métallique
8. Boîtier de commande pneumatique
Le boîtier de commande pneumatique est assemblé sur le châssis de fonctionnement et se compose d'un panneau et de composants pneumatiques. Le gaz de la source d'air entre dans le détendeur, le manomètre, la vanne à cinq voies à deux positions et le limiteur de débit unidirectionnel pour la pressurisation de la colle.
9. Accouplement, réducteur, moteur
