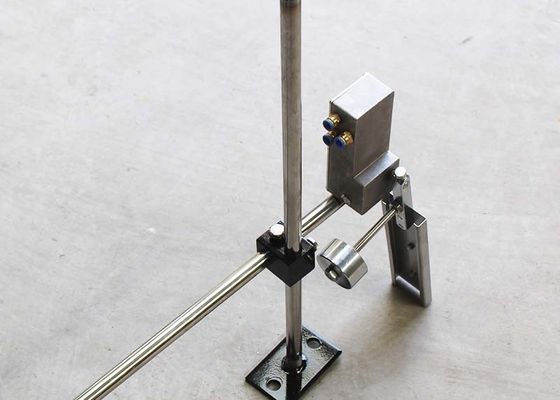

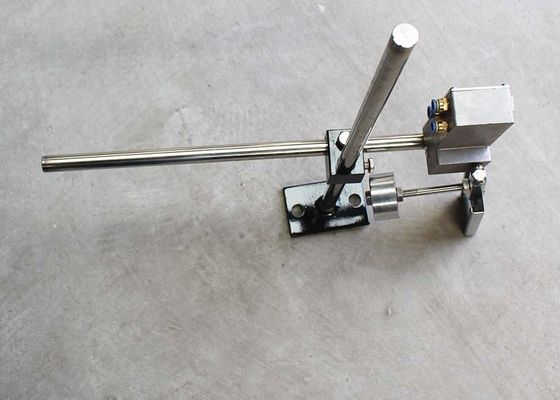

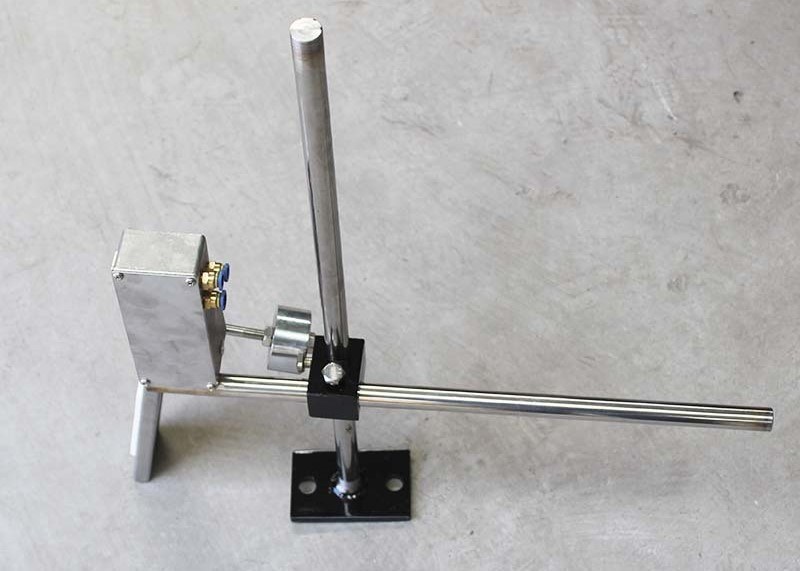

Capteur d'écart de toile en acier inoxydable entier pour pièces de machine à papier

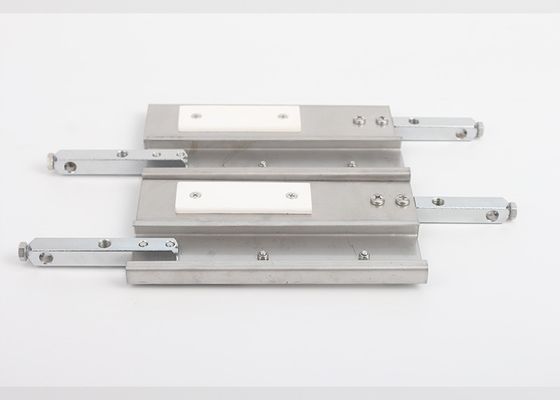

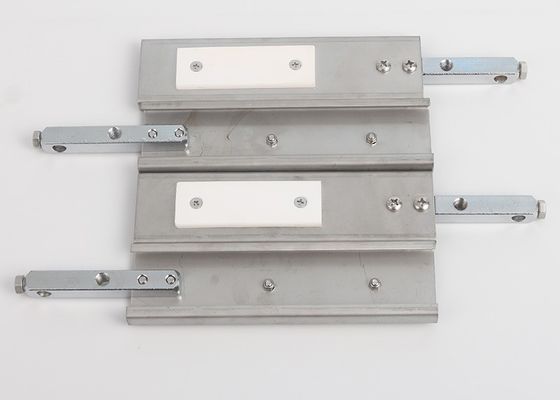

Le capteur de déviation de fil à déflecteur en céramique avec corps entièrement en acier inoxydable
| Paramètres techniques: | |
| Taille du support: | 600mm x 500mm |
| Matériau: | Le corps de la vanne est en bronze d'étain de norme nationale, le noyau de la vanne est en acier inoxydable 304, le support est en acier inoxydable et la plaque inférieure est en acier au carbone. |
| Pression d'air applicable | 2.5Mpa |
| Un ensemble contient: |
1 corps de vanne; 1 support vertical; 1 support horizontal; 1 déflecteur en céramique; 1 contrepoids |
Redresseur de fil et feutre également appelé redresseur, contrôleur de déviation de feutre, correcteur automatique de déviation pneumatique; Correcteur de déviation de fil et feutre; Correcteur de toile de machine à papier; Correcteur de déviation de machine à papier.
C'est un dispositif qui utilise un objet en rotation pour changer l'angle de sa surface après que l'angle d'inclinaison a été modifié.
Il se compose d'un tube de guidage de pression, d'un orifice de distributeur, d'un sac gonflable, d'une tige de réglage, d'une buse, d'un déflecteur, d'un contact à levier, etc. Dans des circonstances normales, les contacts des deux côtés du côté opérationnel et du côté transmission de la toile descendent naturellement. Sous l'action de la gravité du levier, la plaque de déflecteur supérieure appuie fermement sur la buse d'échappement du sac gonflable. Lorsque la toile se déplace vers le côté transmission, la toile pousse le contact, et le déflecteur est ouvert sous l'effet du levier, libérant l'air comprimé dans un côté du sac gonflable pour affaiblir la pression, tandis que l'autre côté du sac gonflable est rapidement gonflé par l'air comprimé dans le conduit. Le rouleau guide sur le cantilever du bâti est poussé pour se déplacer. Le roulement du rouleau guide du côté opérationnel est un point d'appui fixe. Après le décalage, un certain angle d'inclinaison est formé. Entraînée par le mouvement à grande vitesse du rouleau guide, la toile est forcée de se déplacer vers le côté opérationnel. Le mouvement répété de la toile de cette manière a été corrigé sur la ligne centrale de la machine à papier.
Après avoir changé la nouvelle toile, la largeur de la toile peut changer. À ce moment, la distance entre les contacts du côté opérationnel et du côté transmission et la toile doit être réajustée à temps. Desserrez les vis sur le bloc de serrage, et tirez ou poussez le levier de réglage. , De sorte que le contact ne touche pas le bord de la toile, observez la distance entre le contact et la toile, la distance entre les deux côtés est d'environ un centimètre, puis serrez les vis pour fixer le bloc de serrage.
