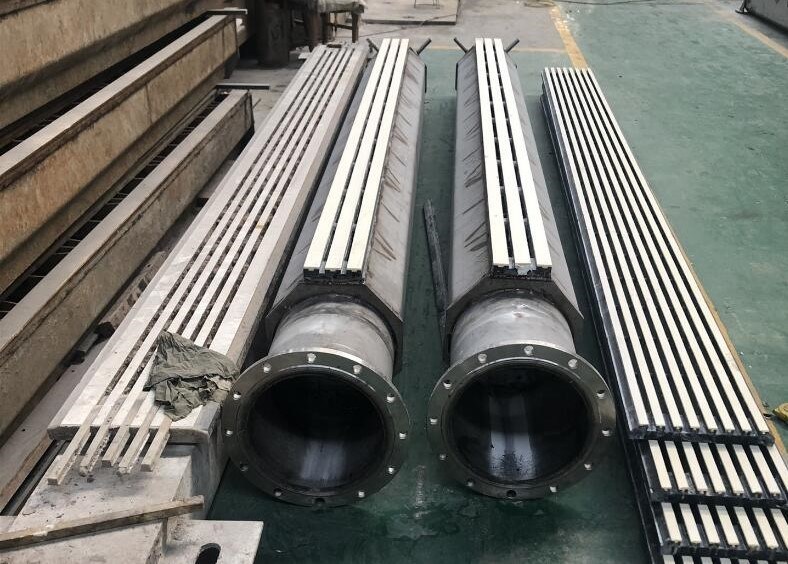

Boîte d'aspiration sous vide pour machine à papier en acier inoxydable
La boîte d'aspiration basse pression / haute pression utilisée dans la partie de formation du papier
Après la formation de la pâte sur le tamis et le déshydratage préliminaire, sa sécheresse et sa compacité augmentent progressivement, et la résistance au déshydratage augmente. Pour continuer le déshydratage sur le tamis, une méthode de différence de pression élevée doit être utilisée. La boîte à vide est un dispositif qui utilise la différence de pression plus élevée à l'intérieur et à l'extérieur de la boîte pour améliorer le déshydratage. La feuille de papier humide a une sécheresse d'environ 2-3% avant la boîte à vide, et peut atteindre 10-14% après avoir traversé la boîte à vide. Dans le même temps, la compacité de la feuille de papier a également augmenté.
1. Structure : La boîte à vide est composée d'un corps de boîte et d'un panneau.
Corps : couramment utilisé pour le soudage en acier inoxydable ;
Dispositif de modulation d'amplitude : Il existe des dispositifs de modulation d'amplitude aux deux extrémités de la boîte pour ajuster la largeur de l'orifice d'aspiration, mais la plupart des machines à papier ne modifient pas souvent la largeur de copie. Par conséquent, après que la position fermée des deux extrémités de la boîte d'aspiration est ajustée une fois selon la largeur de copie, elle est fixée.
Orifice d'aspiration : une extrémité de la boîte a un orifice d'aspiration connecté au système de vide,
Panneau : La largeur du panneau à vide est généralement de 250 à 300 millimètres. Matériau du panneau : Le polyéthylène est de plus en plus utilisé, et des panneaux en céramique sont utilisés, principalement pour réduire l'usure du tamis de formation.
2. La forme de l'ouverture du panneau : elle doit assurer que la feuille de papier humide est déshydratée uniformément, et elle n'augmentera pas l'usure du tamis de formation et ne le fera pas dévier. Il existe généralement trois types d'ouvertures : des trous ronds, des fentes longues et des fentes. La surface des ouvertures représente 25 à 45 % de la surface totale du panneau. La surface effective des fentes longues est relativement grande, et la surface de friction est relativement petite. Cependant, les fentes longues ont tendance à déformer le tamis de formation lorsqu'il passe, et les fentes provoqueront la formation de plis et d'ondulations sur le tamis de formation, entraînant une usure sévère du tamis de formation. Les passages de panneau utilisent la plupart du temps des fentes longues obliques ou des fentes longues en chevrons.
3. Processus de déshydratage : Les tests montrent que le déshydratage de la bande de papier humide sur une boîte d'aspiration à vide peut être grossièrement divisé en trois étapes.
3.1 Stade de déshydratage libre : La teneur en eau de la bande de papier humide est très élevée, et l'eau est filtrée et évacuée sous la différence de pression causée par le vide ;
3.2 Stade de déshydratage par compression : La bande de papier humide est comprimée sous l'action de la différence de pression, et un déshydratage par compression se produit ;
3.3 Stade de déshydratage aérodynamique : L'air commence à pénétrer dans la bande de papier, et une partie de l'eau entre les fibres est entraînée dans le réservoir d'aspiration avec le flux d'air, formant le soi-disant déshydratage aérodynamique. Le processus de déshydratage principal est constitué des deux premières étapes. La quantité de déshydratage aérodynamique n'est pas importante, mais elle peut absorber l'eau sous le tamis et le tamis avec l'aide du flux d'air, ce qui est bénéfique pour le déshydratage du prochain réservoir d'aspiration à vide, ce qui est nécessaire dans le processus de déshydratage réel du réservoir d'aspiration à vide.
4. Le nombre de boîtes à vide : généralement un grand nombre, de largeur étroite, disposées de manière rapprochée, ce qui est propice au déshydratage. Le nombre réel de réservoirs d'aspiration à vide requis pour une machine à papier dépend du type de papier produit.
