4200mm Tête de machine à coussin d'air en acier inoxydable de type fermé pour machine à papier Fourdrinier

Résumé du produit
4200mm caisse de tête de type fermé en acier inoxydable / à coussin d'air utilisée pour la machine à papier Fourdrinier 1. Caisse de tête Type de caisse de tête : caisse de tête à coussin d'air Dépassement : 2~5% Reflux du collecteur d'écoulement conique : 10~15% Largeur de la lèvre de la caisse de ...
Propriétés de base
Lieu d'origine: Chine
Nom de la marque: YUXING
Attestation: China light industry standard
Numéro de modèle: 4200mm
Propriétés commerciales
Quantité minimum de commande: 1 ensemble
Conditions de paiement: Western Union, , T / T, L / C
Description du produit

4200mm caisse de tête de type fermé en acier inoxydable / à coussin d'air utilisée pour la machine à papier Fourdrinier



1. Caisse de tête

Type de caisse de tête : caisse de tête à coussin d'air

Dépassement : 2~5%

Reflux du collecteur d'écoulement conique : 10~15%

Largeur de la lèvre de la caisse de tête : 4550mm

Plage de réglage vertical de la lèvre supérieure : 5~75mm

Plage de réglage horizontal de la lèvre supérieure : 0-25mm

La lèvre inférieure est de type fixe

Plage de consistance de la pâte entrante : 0,4~0,8%

Différence de grammage latérale de la caisse de tête : < ±1,5%



La caisse de tête de type à coussin d'air adopte un collecteur d'écoulement conique en acier inoxydable, un diffuseur de pâte à 3 étapes en verre organique, un corps soudé en plaque d'acier inoxydable, 2 rouleaux égaliseurs en acier inoxydable, des lèvres en acier inoxydable, la lèvre supérieure peut être ajustée en totalité ou en partie, espacement du trimmer 120mm, avec un système de contrôle qui peut être connecté au système DCS pour réaliser un contrôle logique programmé, le corps de la caisse de tête est muni d'un trou d'inspection en verre organique pour observer le niveau de la pâte



1.1 Collecteur d'écoulement conique

Conception de collecteur conique, avec ouverture de reflux, corps soudé en acier inoxydable, paroi intérieure polie, peut être ouvert pour un entretien et un nettoyage faciles



1.2 Dispositif de diffusion par orifice

La caisse de tête est équipée d'un dispositif de diffusion par orifice, en verre organique pour assurer une alimentation uniforme de la pâte



1.3 Dispositif de rouleau égaliseur

Deux ensembles de rouleaux égaliseurs de pâte, en acier inoxydable avec trous de revêtement à double spirale, les parois latérales du rouleau égaliseur et les ouvertures des trous sont polies, réglage mécanique de la vitesse du boîtier à vis sans fin entre 9 et 50 tr/min selon les exigences du processus



1.4 Dispositif de réglage de la lèvre supérieure

Comprend un dispositif de réglage général et un dispositif de réglage fin, en tournant la manivelle, la lèvre supérieure peut se déplacer vers le haut ou vers le bas dans son ensemble pour obtenir l'ouverture requise par la production, le réglage fin peut ajuster l'ouverture partielle de la lèvre pour améliorer la différence de grammage latérale du papier, système de lèvres combiné avec de petites lèvres verticales alignées horizontalement avec une grande élasticité pour améliorer davantage la distribution de la pâte, les petites lèvres verticales sont équipées d'un dispositif de micro-réglage avec un indicateur à cadran affichant une valeur de 0,01 mm pour obtenir un réglage de précision



1.5 Corps de la caisse de tête

Corps soudé en plaque d'acier inoxydable avec traitement de polissage fin pour les pièces en contact direct avec la pâte, propre et lisse, ce qui garantit l'absence de fibres accrochées à la surface, la fondation de la caisse de tête adopte une structure en fonte



1.6 L'air comprimé de la caisse de tête est fourni directement par le système d'air, l'équipement comprend un souffleur Roots à faible pulsation, un silencieux pour les entrées et sorties, des moteurs, des vannes et des tuyauteries. Le souffleur adopte un contrôle de vitesse par fréquence, contrôlé directement par le système de contrôle



1.7 Avec ouverture de trop-plein pour assurer un niveau de pâte constant



1.8 Plateforme de marche

Pour faciliter le réglage des lèvres supérieures, une plateforme latérale est installée sur la partie avant supérieure de la caisse de tête, les plaques de marche, les garde-corps et les mains courantes sont soudés en plaque d'acier inoxydable



1.9 Système de contrôle

Le système de contrôle de la caisse de tête comprend le contrôle du niveau de pâte et de la pression dans le réservoir de la caisse de tête. Le contrôle du niveau de pâte est obtenu par un transmetteur de niveau de liquide envoyant un signal à l'ordinateur. La pression totale est la somme de la pression du niveau de pâte et de la pression de l'air. Le capteur de pression lira un signal et l'enverra au logiciel de découplage, après traitement, un signal d'exécution sera envoyé à la pompe d'alimentation en pâte et au convertisseur de fréquence du moteur du souffleur pour réaliser un contrôle automatique de la quantité d'alimentation en pâte et de la pression de la boue. La précision de contrôle du niveau de pâte et de la pression totale est de ± 0,5%



Description du système de contrôle :

Système d'alimentation en air à faible pulsation

La fonction principale de ce système est de fournir en continu de l'air comprimé dans la caisse de tête. Il est composé d'un souffleur Roots à faible pulsation, de silencieux, d'une plateforme antivibratoire et de tuyauteries, etc. Pour obtenir un poids de papier stable, la caisse de tête adopte un souffleur importé à faible pulsation et un silencieux à haute efficacité, combiné à une plateforme antivibratoire à structure élastique, il peut absorber au maximum les vibrations et le bruit générés par le souffleur et assurer une alimentation en air comprimé stable et uniforme



Système de contrôle par ordinateur

Contrôle automatique de la pression et de la quantité de boue, il est composé comme suit :

Système de mesure de pression (capteur de pression, vanne de régulation de pression pneumatique)

Système de mesure de liquide (capteur de niveau de liquide, vanne électrique de contrôle hydraulique)

Découplage (contrôleur, ordinateur de contrôle industriel, écran d'affichage)

En plus de la fonction de contrôle manuel et automatique, le système dispose également de fonctions d'enregistrement et d'affichage des conditions de fonctionnement

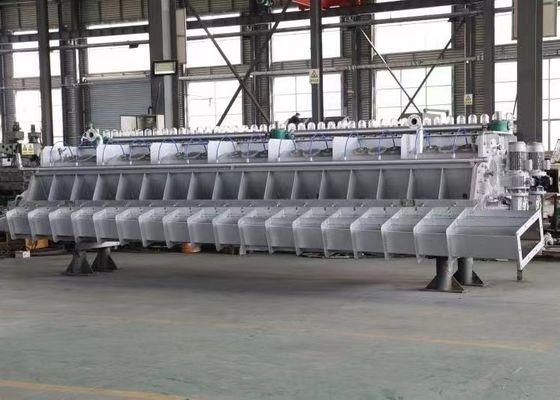

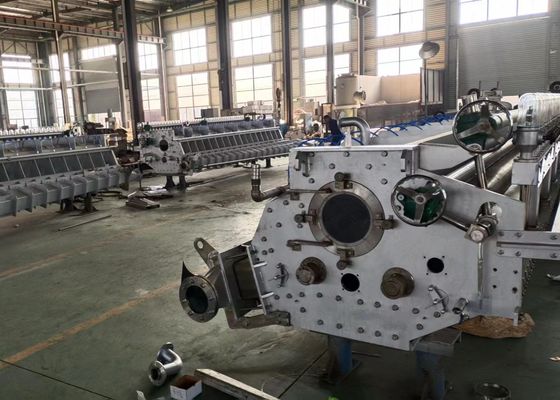

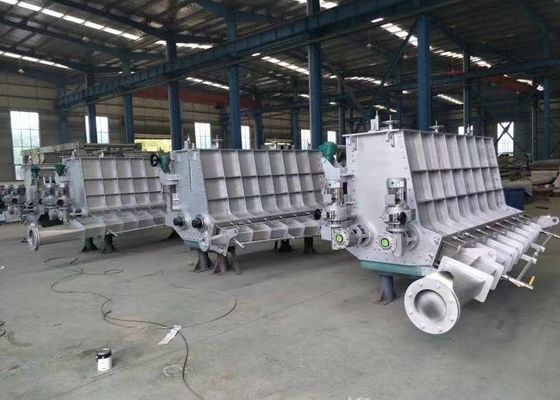

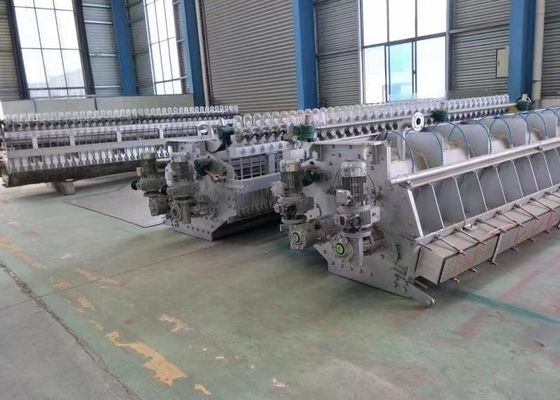

4200mm Tête de machine à coussin d'air en acier inoxydable de type fermé pour machine à papier Fourdrinier4200mm Tête de machine à coussin d'air en acier inoxydable de type fermé pour machine à papier Fourdrinier4200mm Tête de machine à coussin d'air en acier inoxydable de type fermé pour machine à papier Fourdrinier4200mm Tête de machine à coussin d'air en acier inoxydable de type fermé pour machine à papier Fourdrinier

Détails du produit
Mettre en évidence:

Tête de machine à coussin d'air en acier inoxydable

,

Tête de machine à coussin d'air de type fermé

,

Pièces de machine à papier Fourdrinier 4200mm

Material: Acier inoxydable
Size: 4200mm
Head Box Type: boîte de tête à coussin d'air
Over Flow: 2~5%
Tapered Flow Header Reflux: 10~15%
Head Box Lip Width: 4550MM
Top Lip Vertical Adjustment Range: 5 ~ 75 mm
Top Lip Horizental Adjustment Range: 0-25 mm
Inflow Pulp Consistency Range: 00,4 à 0,8%
Head Box Lateral Gram Difference: < ±1,5%
