Machine de pulpage de papier continu en forme de D équipée d'un treuil à corde et d'un décanteur
7. Système de pulpeur continu en forme de D pour le recyclage du papier cartonné usagé
Le pulpeur hydraulique de type D est conçu sur la base du pulpeur traditionnel existant, en référence aux technologies étrangères avancées. Sa caractéristique principale est que le rotor à volutes est décentré, ce qui permet au matériau papier d'entrer en contact avec le rotor plus rapidement et avec une fréquence plus élevée. Le pulpeur hydraulique traditionnel produit un flux tourbillonnant ininterrompu, et la pâte à papier se déplace de la zone de jonction vers le rotor central selon une trajectoire hélicoïdale. Le pulpeur hydraulique de type D a modifié ce mode de flux pour permettre au matériau papier d'entrer en contact avec le rotor plus rapidement, ce qui peut raccourcir le temps entre le matériau papier et le processus de désintégration, et ce, sans augmenter la puissance et le volume. Augmentation de la capacité de production.

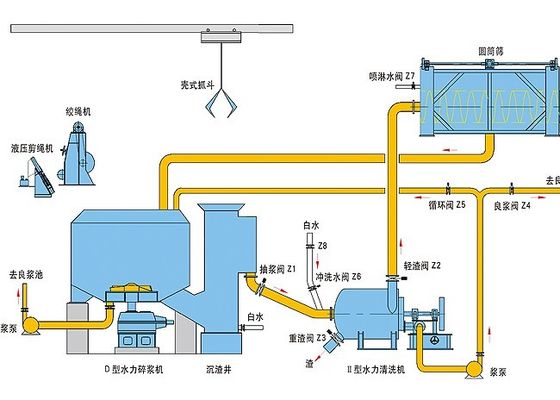

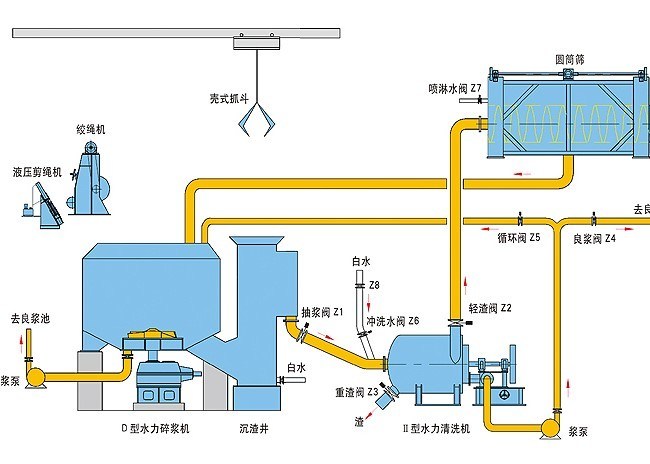

Le pulpeur hydraulique de type D est généralement équipé d'un treuil à corde et d'un décanteur. Le déchiqueteur de corde peut éliminer les impuretés en forme de bande enchevêtrées, telles que les sacs d'emballage en plastique, les bouts de corde, les fils de fer, etc. Le modèle recommandé de déchiqueteur de corde est le ZTS1. Il y a une interface rectangulaire au fond de la cuve. L'ouverture est connectée au puits à sédiments, puis les impuretés légères comme les emballages plastiques sont éliminées par le séparateur d'impuretés pour assurer une production continue. Les débris lourds déposés au fond du puits à sédiments sont évacués régulièrement. Cette interface peut également être équipée d'un réservoir de collecte de scories lourdes pour une production intermittente.
Spécification :
| Modèle | ZD5 | ZDl0 | ZDl5 | ZD20 | ZD25 | ZD30 | ZD40 | |
| Volume m3 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | |
| Consistance de la pâte % | 3-5 | |||||||
| Capacité t/j | 25-40 | 60-80 | 80 120 | 140-180 | 180-230 | 230-280 | 300-370 | |
| Trous de la plaque de tamisage mm | φ10-φ24 | |||||||
|
M O T O R |
Modèle | Y315M-6 | Y315M-6 | Y355M1-6 | Y255M2-6 | Y355L1-6 | Y400-8 | Y355-4 |
| Puissance | 75 | 110 | 160 | 185 | 220 | 280 | 355 | |
| Tension | 380 | |||||||
| Dimensions hors tout (Lxlxh) | 4600×3200×4000 | 4600×3200×000 | 5080×4935×200 | 5000×4000×600 | 5350×4400×4875 | 6500×5010×4760 | 5200×5600×5800 | |
|
Poids kg |
6000 | 6000 | 8920 | 11000 | 13000 | 19500 | 25500 | |
1. 20
1. Pulpeur hydraulique de type D
- Volume de travail effectif : 20m3
- Consistance : 3-5%
- Matériau de la paroi de la cuve : acier inoxydable
- Matériau de la plaque de tamisage : acier inoxydable
- Taille des trous de la plaque de tamisage : Ø10mm
- Moteur : 200kw-6
- Type d'entraînement : courroie trapézoïdale
- Conception des roulements : roulement à billes
- Rotor en acier inoxydable coulé
- Arbre 40Cr traité thermiquement
- Avec boulons, rail moteur, poulie moteur, plaque de base moteur, chambre à gravier
2. Tamis rotatif
- Diamètre du rotor : Ø955mm
- Plaque de tamisage : acier inoxydable
- Type d'entraînement : entraînement par courroie trapézoïdale
- Puissance du moteur : 5,5kw-4
3. Grappin : acier inoxydable 304, avec tuyau pneumatique, commande par interrupteur
4. Écheveau : avec moteur, réducteur de vitesse et dispositif de commande
Avec dispositif de décharge automatique, boulons, plaque de base moteur, moteur
